高频红外碳硫分析仪作为一种高精度、高效率的现代分析设备，在冶金、地质、化工、建材等诸多领域发挥着至关重要的作用，能够快速准确地测定固体无机材料中的碳、硫元素含量。然而，仪器的出色性能在很大程度上依赖于检测前对样品的妥善处理，这一环节直接决定了分析结果的准确性与可靠性。不恰当的前处理不仅可能导致测量偏差，甚至可能对昂贵的分析仪器造成污染或损害。因此，建立并严格遵守一套科学、严谨的样品前处理流程，是整个分析工作的基石。
样品前处理的初步步骤是取样与制备，其核心在于获得具有高度代表性的均匀样品。对于块状或颗粒状物料，需遵循严格的取样规程，使用破碎机、振动磨或盘式研磨仪等设备将其研磨至所需的细度，通常要求粉末样品能完全通过特定孔径的筛网，例如180目至200目。这一过程旨在消除颗粒效应对碳硫分析仪分析结果的影响，并确保样品在燃烧时能够充分且均匀地反应。在研磨过程中，必须格外注意防止交叉污染。每处理完一种样品后，应对所有研磨设备进行彻底清洁，通常采用吹扫、刷洗或使用已知低含量的标准样品进行“洗磨”的方式，以去除前一样品的残留。
其次，样品的干燥处理是另一个不可忽视的关键环节。样品中若含有水分或结晶水，在高温燃烧时会转化为水蒸气，对红外检测池中二氧化碳和二氧化硫的特征吸收峰产生干扰，尤其会影响硫含量的测定准确性。因此，对于潮湿或怀疑含有吸附水的样品，必须进行干燥。常见的做法是将样品置于恒温干燥箱中，在105至110摄氏度的温度下烘烤2至4小时，然后转移至干燥器中冷却至室温。这一步骤能有效去除绝大部分吸附水，但对于某些含有结晶水的化合物，则需要根据其具体性质选择更高的干燥温度或更长的干燥时间，但需注意避免样品本身发生分解或氧化。

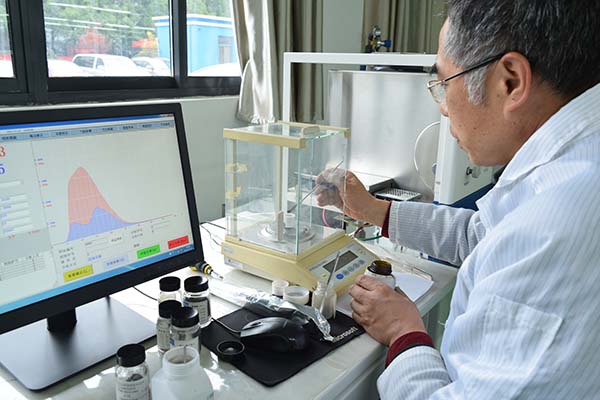

之后，样品的称量环节也需谨慎操作。应使用万分之一或更高精度的电子天平，在干燥、洁净的环境中进行快速称量，以减少样品从空气中重新吸潮的可能性。称量用的坩埚通常为专用陶瓷坩埚，且在使用前需经过高温灼烧以去除可能含有的有机污染物和水分。此外，为了助熔并调节燃烧过程的酸碱度，通常需要在坩埚中加入适量的高效助熔剂，如纯铁、钨粒、锡粒等。助熔剂的选择和加入量需根据样品基体而定，其本身也必须是低碳低硫的高纯试剂，以免引入本底干扰。
高频红外碳硫分析仪检测前的样品处理是一个系统而精细的过程，涵盖了样品的代表性获取、干燥除湿以及精确称量与助熔剂添加等多个方面。只有一丝不苟地完成这些准备工作，才能为后续的高频感应燃烧和红外检测奠定坚实的基础，蕞终确保获得真实、可信的分析数据，为产品质量控制、生产工艺优化及科学研究提供有力支撑。
